金剛石鋸片模態試驗?采用錘擊法測量頻率由于每次敲擊的質量影響比較大?在進行頻響函數測量時?采用多次錘擊平均法?對激振點每次測量沖擊3次.

  各測量點測得的加速度信號進入模態分析軟件?模態分析軟件對3次測量結果進行平均后再進行頻響響函數計算分析。

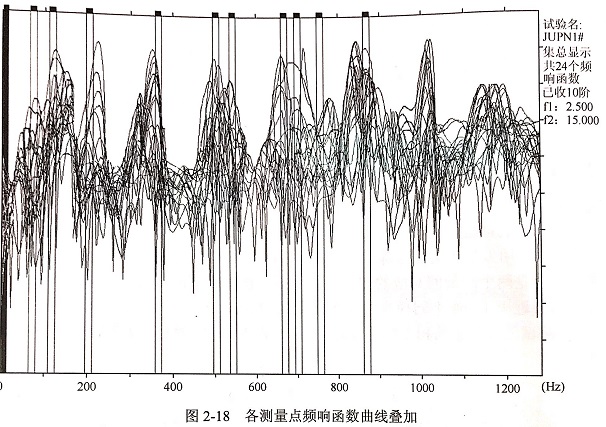

  圖2-18是直徑為350mm鋸片各測量點頻響函數曲線的疊加?根據各點頻響函數求和曲線選取合適的頻率范圍。

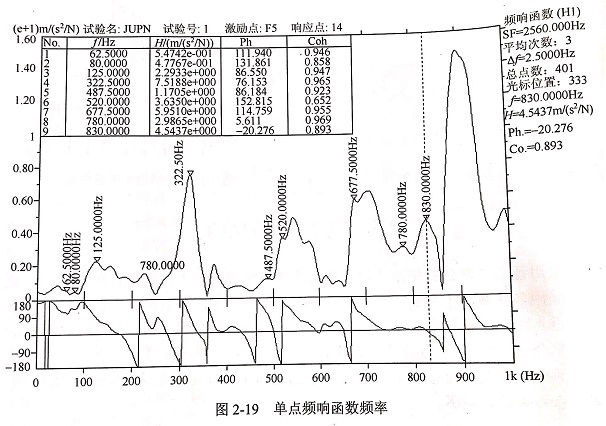

  圖2-19是直徑為350mm的鋸片定階一點頻響函數頻率。

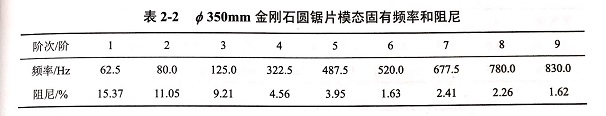

  直徑為350mm的金剛石鋸片各階模態固有率和阻尼如表2-2所示?各階模態振型如圖2-20所所示。

  采用相同的方法可以得到直徑為500mm鋸片各階固有頻率和主振型。

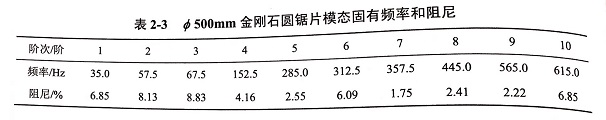

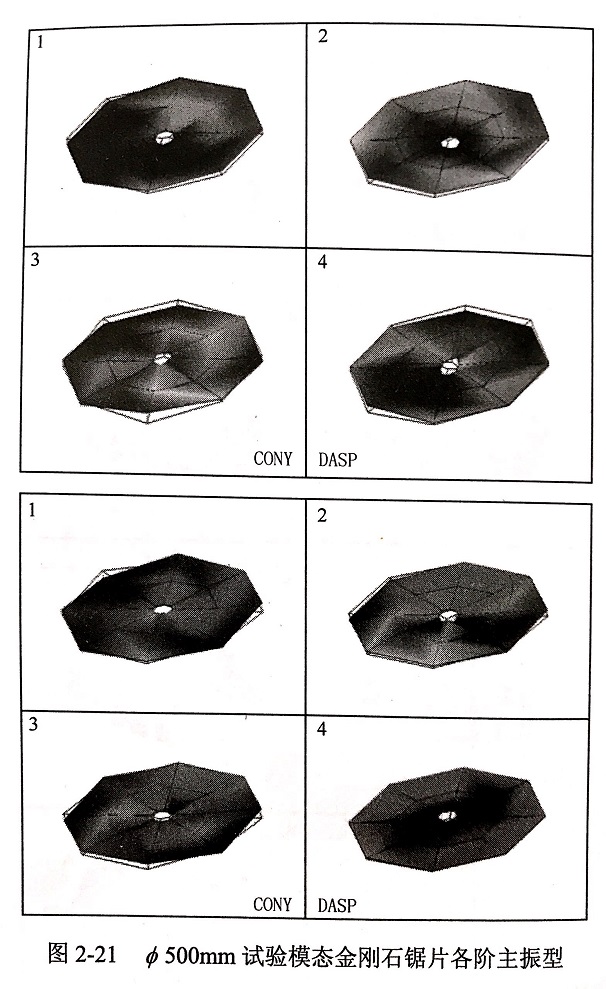

  表2-3為500mm金剛石鋸片模態固有頻率和阻尼?其振型圖如圖圖2-21所示。
